Wat is een voetventiel op luchtremmen? Dubbele circuitgids

Wanneer u in een zware vrachtwagen het rempedaal indrukt, duwt u de remvloeistof niet door de leidingen zoals een automobilist dat doet. U opent een klep waardoor gecomprimeerde lucht van de reservoirs naar de remkamers kan stromen. Die klep is de voetklep en het meest directe controlepunt tussen de bestuurder en het luchtremsysteem.

De voetklep, ook wel trapventiel genoemd, is een progressief drukregelventiel. Hoe dieper je drukt, hoe meer lucht er passeert en hoe hoger de druk op de remmen. In deze gids wordt besproken wat de voetklep is, hoe deze werkt, wat zich in de behuizing bevindt, waarom het ontwerp met twee circuits belangrijk is, hoe u storingen kunt opmerken en waar u op moet letten bij het kopen van een vervanging.

Wat is een voetventiel in een luchtremsysteem?

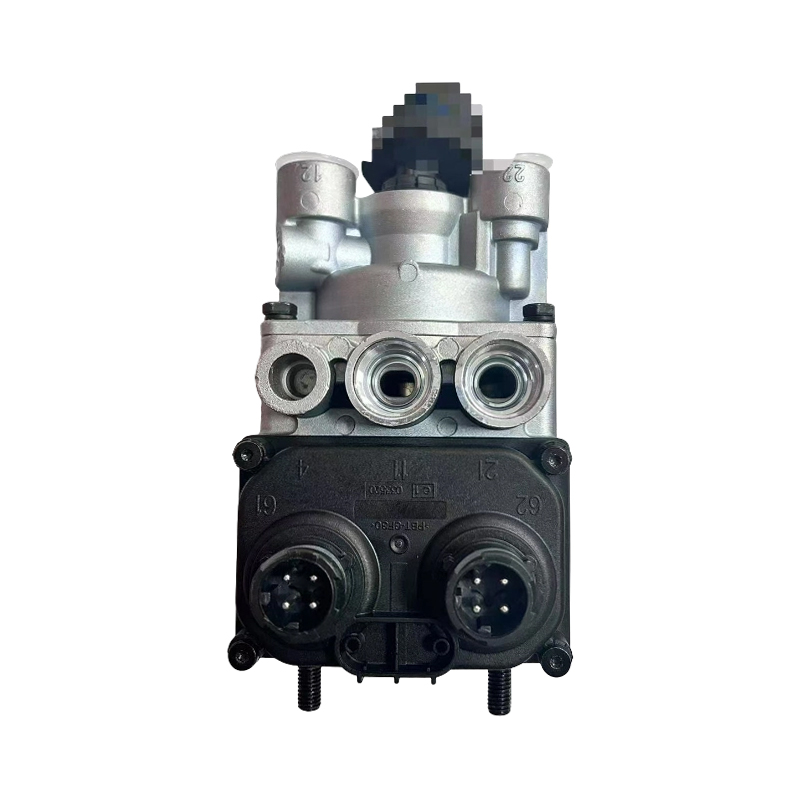

De voetklep is een pedaalbediende klep die in de vrachtwagencabine is gemonteerd, meestal op de vloer of de firewall. Deze bevindt zich tussen de luchtreservoirs en de bedrijfsremcomponenten. Zijn taak is het meten van de perslucht: openen wanneer de bestuurder trapt, vasthouden wanneer het pedaal stilstaat en ventileren wanneer de bestuurder loslaat.

Veel chauffeurs vergelijken de voetklep met de hoofdcilinder in een hydraulisch remsysteem. De vergelijking helpt, maar er is een belangrijk verschil. Een hoofdcilinder bouwt druk op door vloeistof rechtstreeks te verplaatsen. Een voetklep regelt de stroom samendrukbare lucht die al onder druk is opgeslagen, en moet dit geleidelijk en proportioneel doen, niet zoals een aan-uitschakelaar.

Er zijn twee montageopstellingen gebruikelijk. Een op de vloer gemonteerde pedaalklep zit laag in de cabine en wordt voornamelijk bediend door hiel- en enkelbewegingen. Aan de brandmuur hangt een kopklep die met het hele been wordt bediend. Beide werken volgens hetzelfde principe; de keuze hangt af van de cabine-indeling en de voorkeur van de bestuurder.

De voetklep werkt niet alleen. Het werkt met de remkamers, relaiskleppen, snelsluitkleppen en de luchtcompressor. Om te begrijpen waar het in het grotere systeem past, zie dit overzicht van verschillende typen luchtremventielen voor vrachtwagens .

Hoe werkt een voetventiel? Het driefasige proces

De werking van een voetventiel is het gemakkelijkst te begrijpen in drie fasen: aanbrengen, vasthouden en loslaten.

Remtoepassing

Wanneer u het pedaal indrukt, beweegt een plunjer in de klep naar beneden. Het drukt de geleidelijke veer samen en duwt de inlaatklep open. Lucht onder hoge druk uit de toevoerpoort komt de klep binnen, stroomt door de interne doorgang en verlaat de lucht via de toevoerpoorten richting de remkamers. Hoe verder het pedaal beweegt, hoe wijder de inlaatklep opent en hoe hoger de uitgangsdruk wordt. Dat is wat technici bedoelen met een progressieve klep.

Er is een harde grens. De voetklep kan alleen lucht doorlaten die al in de reservoirs aanwezig is; het kan op eigen kracht geen druk uitoefenen. De uitgangsdruk overschrijdt nooit de reservoirdruk, ongeacht hoe hard het pedaal wordt ingedrukt.

Druk vasthouden

Als u het pedaal in een vaste positie houdt, handhaaft het ventiel automatisch een constante uitgangsdruk. De geleidelijke veer duwt naar de open positie terwijl de luchtdruk in het afgiftecircuit terugduwt. Wanneer deze twee krachten in evenwicht zijn, sluit de inlaatklep net genoeg om verdere stijging te voorkomen, en blijft de persdruk constant zonder extra inspanning van uw voet.

Remvrijgave

Wanneer u uw voet optilt, duwt een terugstelveer de plunjer weer omhoog. De uitlaatklep gaat open en de gecomprimeerde lucht in de remkamers stroomt terug door de voetklep en komt via de uitlaatpoort de atmosfeer in. Een eenvoudige manier om de cyclus te onthouden: druk op het pedaal om de remmen op te laden, laat het los om ze te ontluchten.

Voor meer diepgang dit gedetailleerde uitleg van het werkingsprincipe van het voetremventiel bestrijkt de interne luchtwegen stap voor stap.

Binnenin het voetventiel: belangrijkste componenten die u moet kennen

Een moderne voetklep met twee circuits bevat een kleine set componenten die al het werk doen. Als u ze kent, kunt u de foutdiagnose stellen en vervangende onderdelen bestellen.

De plunjer is het eerste onderdeel dat beweegt wanneer u het pedaal indrukt. Het brengt de pedaalkracht over op de geleidelijke veer en de schotelconstructie. De geleidelijke veer creëert het pedaalgevoel en bepaalt de relatie tussen de pedaalslag en de uitgangsdruk.

De inlaat- en uitlaatschotels zijn de poorten voor de lucht. Hun zitoppervlakken zijn nauwkeurig bewerkt en moeten schoon en rond blijven om goed af te dichten. O-ringen en asafdichtingen houden de twee circuits onafhankelijk en voorkomen vervuiling. In de praktijk zijn de afdichtingen de eerste onderdelen die verouderen, vooral als de luchttoevoer nat of vuil is.

Waarom voetventielen met dubbel circuit een veiligheidsnorm zijn

Primaire en secundaire circuits uitgelegd

Een voetklep met twee circuits bevat twee onafhankelijke afgiftecircuits in één enkele behuizing. Het primaire circuit voedt doorgaans de achterasremmen, en het secundaire circuit voedt de vooras. Elk circuit ontvangt lucht uit een eigen reservoir en heeft een eigen interne doorgang in de klep. Eén pedaal bedient beide circuits, maar de luchtwegen vermengen zich nooit.

Wat gebeurt er als één circuit uitvalt?

Als één circuit uitvalt, bijvoorbeeld een gescheurde voorremleiding, verliest het secundaire circuit druk, maar blijft het primaire circuit afgedicht en blijft het remmen naar de achteras. De bestuurder voelt onmiddellijk een sterke daling van het remvermogen, maar het voertuig kan nog steeds tot stilstand worden gebracht. De juiste reactie is een veilige plek zoeken en parkeren, omdat de remprestaties nu beneden normaal zijn.

Dit faalveilige principe is de reden waarom voetkleppen met twee circuits een wettelijke vereiste zijn. Eén enkel storingspunt mag niet alle bedrijfsremmen in één keer tenietdoen.

Veelvoorkomende problemen met de voetklep en onderhoudstips

Tekenen van een falende voetklep

Een versleten voetklep geeft duidelijke signalen. Let op deze:

• Vertraagde remreactie, waarbij de truck lichtjes rolt voordat de remmen bijten.
• Een zacht of zinkend pedaal dat verder reikt dan normaal.
• Het pedaal keert na het loslaten niet volledig of langzaam terug.
• Een continu sissend geluid uit het klepgebied, wat wijst op een intern of extern luchtlek.
• Remdruk die varieert zonder enige verandering in de pedaalpositie.

Deze symptomen zijn meestal terug te voeren op interne slijtage: verharde O-ringen, een vermoeide geleidelijke veer, vuil op de klepzittingen of een vastzittende plunjer. Geen enkele mag genegeerd worden. Omdat de voetklep centraal staat bij het dagelijks remmen, heeft zelfs een klein lek invloed op de prestaties en het brandstofverbruik. U kunt er meer over lezen wat een voetremventiel voor vrachtwagens doet in het dagelijks gebruik om te zien hoe deze symptomen het normale rijgedrag beïnvloeden.

Routine-inspectie en service

Routinecontroles van de voetklep zijn eenvoudig maar belangrijk. Inspecteer de uitlaatpoort op verstoppingen, omdat een geblokkeerde poort verhindert dat de remmen snel loskomen. Zoek naar olie of vuil aan de buitenkant van de behuizing, wat meestal wijst op een lek aan de externe afdichting. Controleer of de luchtleidingen stevig zijn aangesloten en vrij zijn van schuren.

De luchtkwaliteit heeft een directe invloed op de levensduur van de klep. Vocht, oliedamp en schurende deeltjes versnellen de slijtage van de afdichtingsoppervlakken in de klep. Een luchtdroger verwijdert deze verontreinigingen voordat deze de voetklep bereiken. Als het systeem geen functionerende droger heeft, hoogwaardige remluchtdrogers voor bescherming tegen vocht houd het gehele remcircuit langer schoon.

Voor technici, a stapsgewijze handleiding voor het afstellen van het voetremventiel behandelt de procedure in praktisch detail.

Hoe u het juiste voetremventiel kiest

Het vervangen van een voetklep is niet het moment om te gissen. Het ventiel is de directe link van de bestuurder naar de remmen, en een verkeerde match zorgt voor een slecht pedaalgevoel, onstabiele druk of een ventiel dat niet kan worden gemonteerd. Drie controles zijn het belangrijkst.

Bevestig eerst de configuratie van het remsysteem van het voertuig. De klep moet een eenheid met twee circuits zijn, passend bij moderne luchtremsystemen. Controleer vervolgens de fysieke details: afmetingen van de leveringspoorten, draadtypen en montage op de vloer of boven het hoofd. Vergelijken voetremventielmodellen met verschillende poortconfiguraties is de snelste manier om te zien hoe deze details verschillen.

Ten tweede: evalueer het kwaliteitssysteem van de fabrikant. Een voetklep is veiligheidskritisch en kwaliteit kan niet van buitenaf worden beoordeeld. Zoek naar certificering volgens erkende normen zoals IATF 16949:2016 of ISO/TS 16949:2009. OEM-ervaring is ook van belang: een fabrikant die originele apparatuur levert aan merken als FAW, JAC, Auman en Dongfeng heeft veeleisende klantenaudits doorstaan.

Ten derde: houd rekening met het marktbereik van de leverancier. Fabrieken die naar Europa, Noord-Amerika en Zuid-Amerika exporteren, hanteren routinematig verschillende wettelijke vereisten, wat de neiging heeft om strengere interne controles af te dwingen.

Een praktische routine bestaat uit drie stappen: zoek het OEM-onderdeelnummer op de oude klep, vergelijk de poortconfiguratie en montagestijl met die van de kandidaat en kies vervolgens een leverancier wiens kwaliteitsreferenties u kunt verifiëren. Een goed uitgangspunt is onze productassortiment voetremventielen ; van daaruit kunt u beoordelen onze voetremventielen van OEM-kwaliteit voor de details die er toe doen.

Conclusie

Drie punten zijn het waard om te behouden. Het voetventiel is de interface van de bestuurder met het luchtremsysteem; het zet de pedaalslag om in proportionele luchtdruk en kan nooit meer leveren dan wat de reservoirs opslaan. Het ontwerp met twee circuits zorgt ervoor dat een lek in één circuit de truck niet zonder remmen achterlaat, hoewel de chauffeur het verlies wel zal voelen en zo snel mogelijk moet stoppen. Regelmatige inspectie, schone, droge lucht en zorgvuldige selectie zorgen ervoor dat de voetklep betrouwbaar is en een lange levensduur heeft.

Als u nog steeds vertrouwd raakt met luchtremmen en een korter startpunt wilt, a basisintroductie tot het voetremventiel vat de essentie samen. Voor al het andere bestrijken de bovenstaande secties het pad van het indrukken van het pedaal naar de remkamer.
