Wat is het doel van een voetklep? Functies uitgelegd

Als u ooit voor elke start een pompzuigleiding heeft moeten bijvullen, begrijpt u de praktische kant van de vraag "wat is het doel van een voetklep?" Kort gezegd is een voetklep een eenrichtingsklep gemonteerd aan de onderkant van de zuigleiding van een pomp. Het zorgt ervoor dat de pomp gevuld blijft, voorkomt dat water terugstroomt naar de bron en filtert vuil voordat het de pomp bereikt. In deze gids wordt beschreven hoe voetventielen werken, waar ze worden gebruikt, hoe ze moeten worden onderhouden en waarom dezelfde ventielfamilie essentieel is in luchtremsystemen voor bedrijfsvoertuigen.

Wat is een voetklep?

Een voetklep is een eenrichtingsklep, technisch gezien een soort terugslagklep, die helemaal onderaan de zuigleiding van een pomp wordt geïnstalleerd. De "voet" in de naam verwijst naar de montagepositie aan de voet van de buis. Bij een typische waterpompopstelling bevindt het kleplichaam zich onder het wateroppervlak, bevestigd aan het inlaatuiteinde van de zuigslang of pijp.

Omdat de hele waterkolom boven de klep erop drukt als de pomp stopt, moet de klep snel sluiten en goed afsluiten. De meeste voetkleppen hebben ook een ingebouwde zeef of scherm rond de inlaat. Deze combinatie – eenrichtingsstroomregeling plus vuilfiltratie – is wat een voetklep onderscheidt van een standaard inline-terugslagklep.

Wat is het primaire doel van een voetklep?

Het doel van een voetklep kan worden samengevat in drie functies:

• Voorkom terugstroming: voorkom dat water de zuigleiding verlaat als de pomp uitgeschakeld is.
• Onderhoudsvulling: houd het pomphuis en de zuigleiding gevuld met vloeistof, zodat de pomp onmiddellijk kan starten.
• Filter vuil: voorkom dat zand, bladeren en sediment de waaier en interne doorgangen binnendringen.

Van de drie is het handhaven van de prime het meest kritisch. Zonder voetklep leegt de zwaartekracht de zuigleiding elke keer dat de pomp wordt uitgeschakeld. De pomp start dan met lucht in de leiding, waardoor er geen zuigkracht ontstaat en u de leiding handmatig moet bijvullen. Herhaaldelijk verlies van prime is niet alleen een ongemak; het kan de pomp beschadigen.

Hoe voorkomt een voetklep terugstroming?

Het mechanisme is volledig automatisch. Wanneer de pomp start, creëert de waaier een negatieve druk in de zuigleiding. Dit drukverschil tilt de klepschijf van zijn zitting en zorgt ervoor dat water omhoog in de pomp kan stromen. Wanneer de pomp stopt, verdwijnt het drukverschil. Het gewicht van de waterkolom, plus de veerspanning bij veerbelaste ontwerpen, drukt de schijf terug op de zitting en vormt een goede afdichting tegen een rubberen pakking.

Er zijn twee sluitingsmechanismen gebruikelijk. Veerbelaste schotels sluiten snel en zijn geschikt voor diepere of dynamische systemen. Flapper- of zwaartekrachtontwerpen zijn eenvoudiger, stiller en gebruikelijk in ondiepe puttoepassingen. Beide doen hetzelfde werk: ze laten water slechts in één richting bewegen.

Waarom moet een pomp gevuld blijven?

"Prime" beschrijft de toestand waarin het pomplichaam en de zuigleiding volledig met water gevuld zijn en geen luchtbellen bevatten. Een pomp verplaatst vloeistof, geen lucht. Als lucht het water in de zuigleiding vervangt, verliest de pomp zijn vermogen om meer water naar boven te trekken en loopt hij feitelijk droog.

Een pomp die herhaaldelijk de pomp verliest, heeft reële gevolgen. U moet het systeem vóór elke start handmatig bijvullen. Het pomplichaam raakt oververhit omdat bewegend water de warmte niet langer afvoert. Mechanische afdichtingen slijten voortijdig en de waaier kan cavitatieschade oplopen als dampbellen ertegenaan botsen. In een gebouw met meerdere verdiepingen of een lange irrigatielijn vertalen deze storingen zich rechtstreeks in stilstand, reparatiekosten en waterverspilling. Het in goede staat houden van de voetklep is de eenvoudigste en goedkoopste manier om ze allemaal te vermijden.

Belangrijkste componenten van een voetklep

Als u de onderdelen van een voetklep begrijpt, kunt u de kwaliteit beoordelen bij aankoop en fouten diagnosticeren wanneer het systeem zich niet goed gedraagt. Zes componenten zijn het belangrijkst:

• Lichaam: de hoofdbehuizing, meestal messing, roestvrij staal of plastic. Het materiaal bepaalt de corrosieweerstand en levensduur in verschillende waterchemie.
• Schijf of schotel: het bewegende element dat onder zuigkracht opent en onder druk sluit.
• Veer: regelt de sluitsnelheid en houdt de schijf tegen de zitting wanneer de pomp stopt.
• Zitting en afdichting: het machinaal bewerkte oppervlak en de elastomeerpakking, vaak NBR of FKM, die zorgen voor een druppeldichte afsluiting.
• Zeef of zeef: de geperforeerde inlaat die zand, bladeren en stenen filtert.
• Aansluiting: de uitlaat met schroefdraad of flens die op de zuigleiding wordt aangesloten. De inlaatzijde heeft normaliter geen fitting; de zeef dient als inlaat.

Houd er rekening mee dat een voetklep slechts één leidingaansluiting heeft, aan de uitlaatzijde. De inlaat is open en wordt beschermd door de zeef. Dit ontwerp is opzettelijk: de klep zit direct in de waterbron, terwijl het scherm gemakkelijk toegankelijk blijft voor reiniging.

Veel voorkomende toepassingen van voetkleppen

Een voetklep is nodig wanneer een pomp water aanzuigt van een niveau lager dan de pomp zelf. Veelvoorkomende scenario's zijn onder meer:

• Ondiepe putjetpompen: de meest typische toepassing. De voetklep op de bodem van de put zorgt ervoor dat de jetpomp tussen de cycli door gevuld blijft.
• Diepe putinstallaties: zelfs wanneer de pomp onder het waterniveau staat, houdt een voetklep de waterkolom op zijn plaats wanneer de pomp stopt.
• Vijver- en meerinlaat: voor irrigatie, beluchting of het drenken van vee houdt de zeef onkruid en slib tegen voordat ze de pomp bereiken.
• Reservoirs en opslagtanks: wanneer een boosterpomp water uit een tank tilt, voorkomt de voetklep terugstroming en houdt de leiding gevuld.
• Watervoorzieningsversterkers voor gebouwen: een voorbereide zuigleiding garandeert onmiddellijke waterdruk bij elke kraan in gebouwen met meerdere verdiepingen.
• Industriële pompstations: voor overdracht, dosering of proceswater beschermen voetkleppen de pomp en verminderen ze de tussenkomst van de operator.

Als de pomp zich onder het waterniveau bevindt, is een voetklep bij een ondergelopen zuigopstelling minder kritisch omdat de zwaartekracht de leiding vol houdt. De echte behoefte ontstaat in omstandigheden met zuigkracht, waarbij de pomp water uit een lagere bron omhoog moet trekken.

Voetventielen voorbij waterpompen: de aansluiting voor bedrijfsvoertuigen

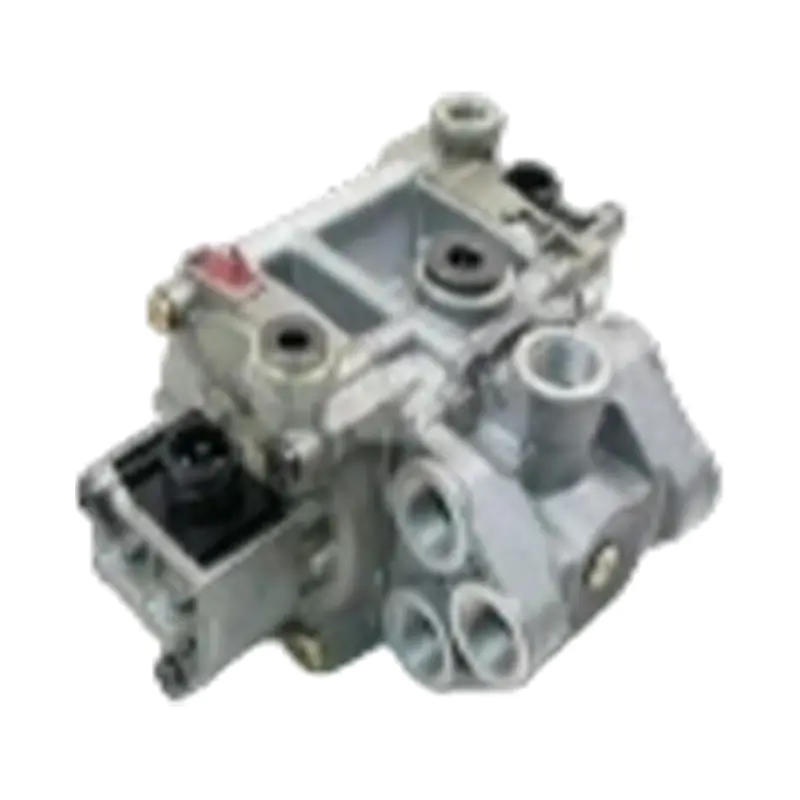

De term voetklep beschrijft een apparaat dat aan de "voet" van een systeem is gemonteerd - op of nabij de bodem, waar de operator het te voet kan bereiken. Bij bedrijfsvoertuigen geldt dezelfde logica voor een ander onderdeel: het voetremventiel. Op een vrachtwagen of aanhanger met een luchtremsysteem wordt het voetremventiel onder de cabinevloer gemonteerd, direct onder het rempedaal van de bestuurder.

Wanneer de bestuurder het pedaal indrukt, moduleert het voetremventiel de persluchtdruk in verhouding tot de pedaalslag. Deze gereguleerde lucht stroomt naar de remkamers, die de remschoenen tegen de trommels drukken, of de remblokken tegen de schijven, om het voertuig te vertragen. Laat het pedaal los en de klep laat de lucht ontsnappen en laat de remmen los. De precisie van deze drukmodulatie bepaalt het remcomfort en, nog belangrijker, de remveiligheid.

Voor een dieper inzicht in de interne structuur en het werkingsprincipe, lees onze gedetailleerde gids voor voetremventielen .

Zhejiang Gongzheng Auto Parts Factory is gespecialiseerd in voetremkleppen voor bedrijfsvoertuigen en aanverwante pneumatische componenten. De fabriek werkt onder ISO/TS 16949- en IATF 16949-kwaliteitsmanagementsystemen en levert originele uitrusting voor grote Chinese vrachtwagenfabrikanten, waaronder FAW, JAC, Auman en Dongfeng. Ontdek de beschikbare configuraties ons assortiment voetremventielen .

Voetklep versus terugslagklep: wat is het verschil?

Omdat een voetklep technisch gezien een terugslagklep is, worden de termen vaak door elkaar gebruikt. Het onderscheid is van belang als u een onderdeel voor een specifieke taak kiest.

Kort gezegd is een voetklep een gespecialiseerde terugslagklep met een geïntegreerd scherm, gebouwd om aan de inlaat van een pomp te zitten. Hetzelfde eenrichtingsprincipe ondersteunt ook luchtremsystemen, waar terugslagkleppen voor luchtsystemen in bedrijfsvoertuigen zorg ervoor dat de perslucht in de juiste richting door reservoirs en circuits beweegt.

Tips voor onderhoud en probleemoplossing

Voetkleppen worden geconfronteerd met het vuilste water in het systeem en hebben daarom periodiek onderhoud nodig. Een praktische regel is om de zeef elke drie tot zes maanden te inspecteren, en vaker in zandig of siltig water.

Schoonmaken is eenvoudig. Til de zuigbuis iets op en laat deze herhaaldelijk in het water zakken om los vuil van de zeef te schudden. Als de doorstroming beperkt blijft, trek dan de leiding eruit, verwijder de klep en spoel de zeef met schoon water. Terwijl de klep open is, controleert u de schijf en de zitting op slijtage en vervangt u de afdichting als deze scheuren of verharding vertoont.

Veel voorkomende foutsignalen zijn onder meer:

• De druk daalt aan de afvoerzijde – het meest voorkomende teken van een verstopte zeef.
• De pomp start moeilijk of verliest 's nachts de capaciteit - de schijf sluit niet af, dus het water loopt terug in de bron.
• Ongebruikelijk geluid of trillingen — vaak cavitatie veroorzaakt door beperkte zuigkracht.

Het vroegtijdig aanpakken van deze problemen is veel goedkoper dan het vervangen van een beschadigde pomp. Regelmatige zeefreiniging en een goed afsluitende schijf zijn de twee eigenschappen die ervoor zorgen dat een voetklep jarenlang betrouwbaar blijft.

Conclusie

Het doel van een voetklep is om een pompsysteem op drie manieren te beschermen: terugstroming voorkomen, aanzuigen en vuil filteren. Het is een klein onderdeel met een grote invloed op de betrouwbaarheid van de pomp, de energiekosten en het bedieningsgemak. In bedrijfsvoertuigen speelt het voetremventiel een parallelle rol: het is de directe controle van de bestuurder over de remdruk en, bij uitbreiding, een van de meest veiligheidskritische kleppen op de vrachtwagen.

Of uw systeem nu water of lucht verplaatst, dezelfde technische filosofie is van toepassing. Kies een klep die is gebouwd volgens erkende kwaliteitsnormen, stem deze af op de werkomgeving en onderhoud hem volgens een schema. Veiligheid, betrouwbaarheid en innovatie zijn de prioriteiten die ervoor zorgen dat zowel pompen als vrachtwagens veilig blijven werken.
